PostPosted: Fri 28 Sep 2018 - 16:29    Post subject: [Résolu] Branchement autoradio Reply with quote

Bonjour à tous,

J'ai un petit problème suite au changement de mon autoradio.
Je vous explique, je voulais remplacer l'autoradio JVC existant par un autoradio Bluetooth.
Je démonte tout le bordel pour arriver à l'autoradio, je le débranche et rebranche l'autre sur les connecteurs ISO.
Vu que le poste d'origine a été déjà remplacé par un autre poste, l'adaptation des connecteurs Mercedes et des ISO était déjà en place.
Je mets le contact et là, plus de son dans les hp des portes, seulement le central, bizarre !!!
Je rebranche l'ancien et même souci, que le central qui fonctionne.
Avez vous une idée du problème et quoi tester ?
Ci dessous les photos des connecteurs ainsi que l'adaptateur ISO
Merci d'avance





_____________________
Slk R171 200 K noire intérieur rouge
Pas loin de Toulouse


Last edited by natsamfa on Wed 3 Oct 2018 - 18:46; edited 1 time in total
Back to top
Publicité






PostPosted: Fri 28 Sep 2018 - 16:29    Post subject: Publicité

PublicitéSupprimer les publicités ?
Back to top
Michjul
Staff

Offline

Joined: 12 Apr 2015
Posts: 7,028
Localisation: Molsheim
Connaissance du SLK: Moyen
Véhicule: R171 - SLK 55 AMG
Année: 2008
Masculin Cancer (21juin-23juil)

PostPosted: Fri 28 Sep 2018 - 19:32    Post subject: [Résolu] Branchement autoradio Reply with quote

Quand je vois le domino électrique sur la deuxième photo et que même dans le bâtiment ils ne l'utilisent plus, je ne suis pas étonné que tu ais des soucis de fonctionnement avec ce bricolage
Le mieux est de te rendre chez ton concessionnaire pour le remplacement du faisceau...
_____________________
SLK 55 AMG FL 06/2008
SLK 350 FL 7G-TRONIC 06/2010
Back to top
natsamfa
Adhérent

Offline

Joined: 25 Mar 2018
Posts: 34
Localisation: labastide beauvoir
Connaissance du SLK: Moyen + +
Véhicule: R171 - SLK 200 K
Année: 2005
Masculin Gémeaux (21mai-20juin)

PostPosted: Fri 28 Sep 2018 - 20:27    Post subject: [Résolu] Branchement autoradio Reply with quote

Oui j'ai bien vu ce bricolage, c'est un + direct pour la mémoire du poste.
mais ce n'est pas ça le souci, le reste du faisceau est parfait, je vais tester les fils.
Faudrait que je trouve la correspondance des fils avec les couleurs.
Pourtant il y a un adaptateur qui transforme le connecteur Mercedes en connecteur ISO, le seul fil qui n'est pas dans le connecteur Mercedes est le + direct pour la mémoire.
Donc pas de fil coupé sur le faisceau.
Je continue à chercher Confused
_____________________
Slk R171 200 K noire intérieur rouge
Pas loin de Toulouse
Back to top
natsamfa
Adhérent

Offline

Joined: 25 Mar 2018
Posts: 34
Localisation: labastide beauvoir
Connaissance du SLK: Moyen + +
Véhicule: R171 - SLK 200 K
Année: 2005
Masculin Gémeaux (21mai-20juin)

PostPosted: Mon 1 Oct 2018 - 18:27    Post subject: [Résolu] Branchement autoradio Reply with quote

Après pas mal de test, j'ai enfin trouvé une solution, je ne comprends pas pourquoi ça fonctionne comme ça mais ça fonctionne.
En fait, j'ai réglé le fader 100 % à l'avant et là miracle, j'ai retrouvé les Hp portières et le central fonctionnait toujours.
J'ai passé tout à l'arrière et ça fonctionnait pareil.
Je pense que l'ancien poste était réglé pareil et quand je l'ai rebranché pour faire le test, il avait du reprendre les réglages d'origine.
Je ne trouve pas la correspondance des couleurs du connecteur MB pour comprendre le branchement des Hp de la voiture.
_____________________
Slk R171 200 K noire intérieur rouge
Pas loin de Toulouse
Back to top
Spiro
Modérateur

Offline

Joined: 04 May 2015
Posts: 6,870
Localisation: Drome (26)
Connaissance du SLK: Expérimenté
Véhicule: R171 - SLK 55 AMG
Année: 2005
Masculin Gémeaux (21mai-20juin)

PostPosted: Mon 1 Oct 2018 - 21:19    Post subject: [Résolu] Branchement autoradio Reply with quote

Il faudrait savoir quel est le modèle de poste qui était installé à l'origine.


Ex Audio 20:

_____________________


55 AMG de 2005
Anciennes:
R171 350 de 2005, 7Gtronic, palettes au volant, bleu Tanzanite, intérieur crème, finition AMG.
R170 230K de 1999, BM, bleu, intérieur quartz et noir , 158000Km, Bilstein B6, jantes 18"
Back to top
natsamfa
Adhérent

Offline

Joined: 25 Mar 2018
Posts: 34
Localisation: labastide beauvoir
Connaissance du SLK: Moyen + +
Véhicule: R171 - SLK 200 K
Année: 2005
Masculin Gémeaux (21mai-20juin)

PostPosted: Mon 1 Oct 2018 - 21:50    Post subject: [Résolu] Branchement autoradio Reply with quote

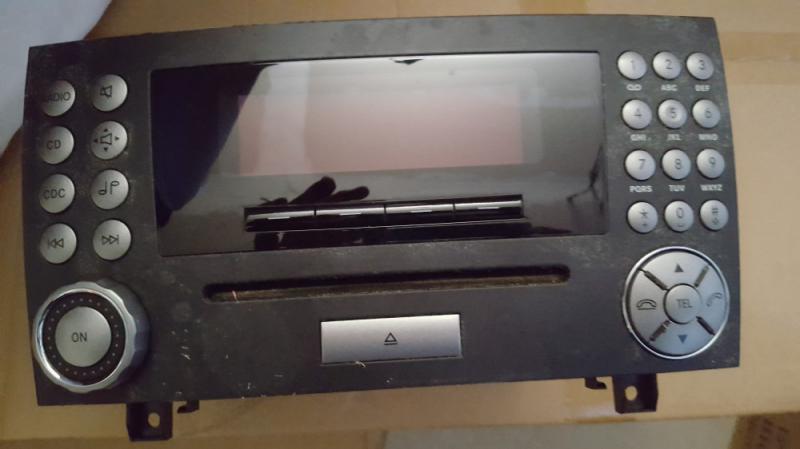

Merci pour le schéma d'autant plus que si on se réfère au VIN c'était un audio 20 à l'origine.

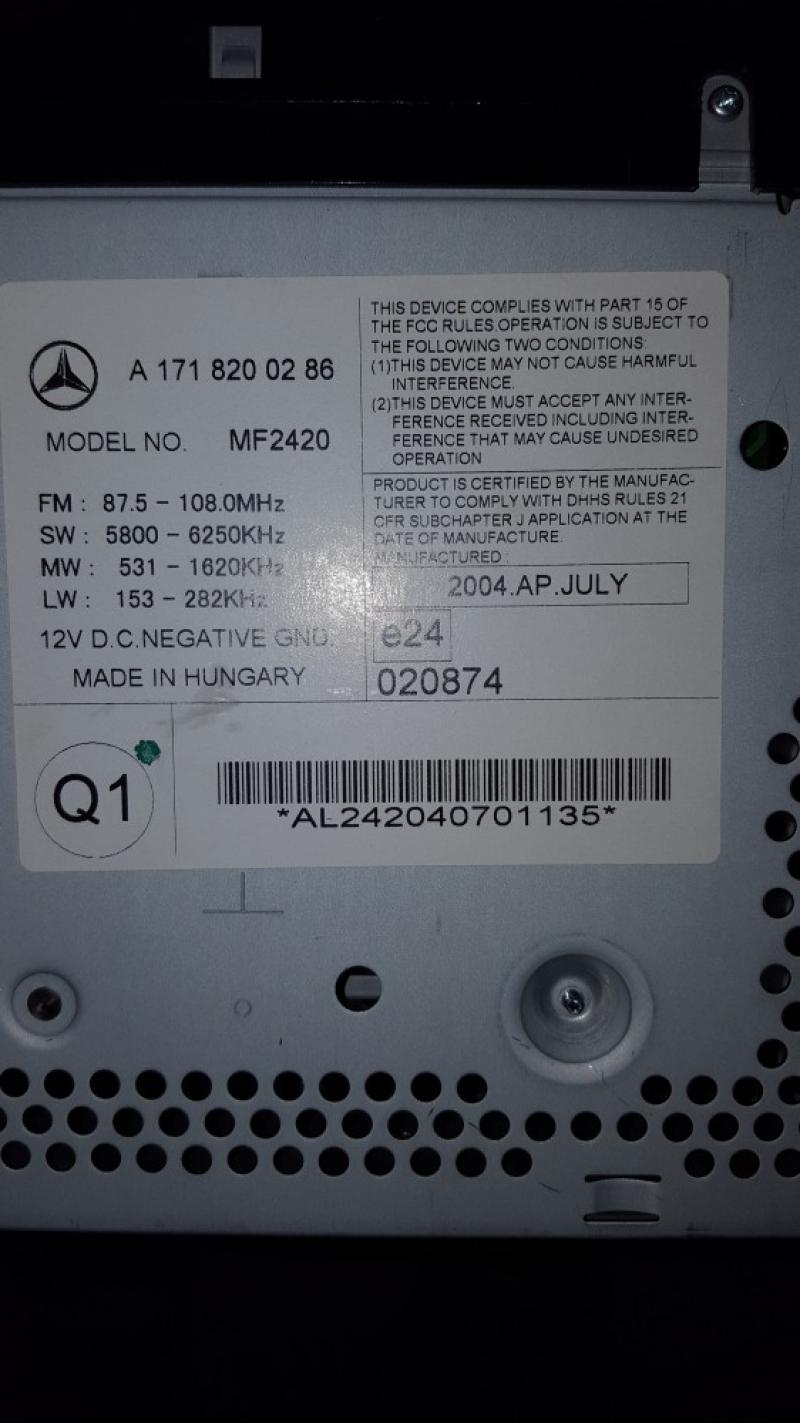

Par contre tu aurais les numéros sur le derrière du poste ou sur le connecteur MB ?
Il y a bien 4 hp et normalement mon nouveau poste à aussi 4 sorties.
Je pense qu'il y a une inversion de broche sur l'adaptateur de connecteurs.
_____________________
Slk R171 200 K noire intérieur rouge
Pas loin de Toulouse
Back to top
Spiro
Modérateur

Offline

Joined: 04 May 2015
Posts: 6,870
Localisation: Drome (26)
Connaissance du SLK: Expérimenté
Véhicule: R171 - SLK 55 AMG
Année: 2005
Masculin Gémeaux (21mai-20juin)

PostPosted: Tue 2 Oct 2018 - 06:43    Post subject: [Résolu] Branchement autoradio Reply with quote

Je n'ai pas le repérage des connecteurs, il faut que je les recherche.
_____________________


55 AMG de 2005
Anciennes:
R171 350 de 2005, 7Gtronic, palettes au volant, bleu Tanzanite, intérieur crème, finition AMG.
R170 230K de 1999, BM, bleu, intérieur quartz et noir , 158000Km, Bilstein B6, jantes 18"
Back to top
Spiro
Modérateur

Offline

Joined: 04 May 2015
Posts: 6,870
Localisation: Drome (26)
Connaissance du SLK: Expérimenté
Véhicule: R171 - SLK 55 AMG
Année: 2005
Masculin Gémeaux (21mai-20juin)

PostPosted: Tue 2 Oct 2018 - 16:06    Post subject: [Résolu] Branchement autoradio Reply with quote

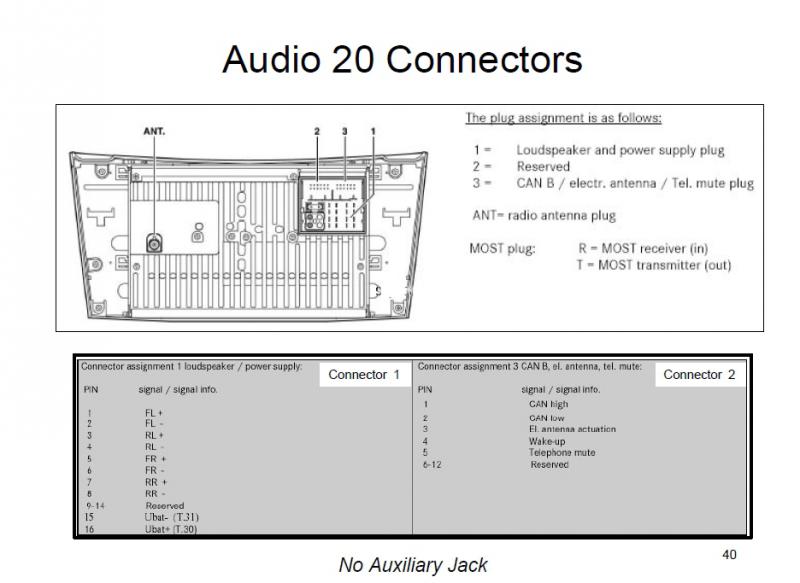

Audio20











_____________________


55 AMG de 2005
Anciennes:
R171 350 de 2005, 7Gtronic, palettes au volant, bleu Tanzanite, intérieur crème, finition AMG.
R170 230K de 1999, BM, bleu, intérieur quartz et noir , 158000Km, Bilstein B6, jantes 18"
Back to top
natsamfa
Adhérent

Offline

Joined: 25 Mar 2018
Posts: 34
Localisation: labastide beauvoir
Connaissance du SLK: Moyen + +
Véhicule: R171 - SLK 200 K
Année: 2005
Masculin Gémeaux (21mai-20juin)

PostPosted: Tue 2 Oct 2018 - 17:04    Post subject: [Résolu] Branchement autoradio Reply with quote

Un grand merci pour ce schéma, je vais me pencher sur le sujet ce week-end.
Je ferai un retour si je résous ce problème.
_____________________
Slk R171 200 K noire intérieur rouge
Pas loin de Toulouse
Back to top
natsamfa
Adhérent

Offline

Joined: 25 Mar 2018
Posts: 34
Localisation: labastide beauvoir
Connaissance du SLK: Moyen + +
Véhicule: R171 - SLK 200 K
Année: 2005
Masculin Gémeaux (21mai-20juin)

PostPosted: Tue 2 Oct 2018 - 17:50    Post subject: [Résolu] Branchement autoradio Reply with quote

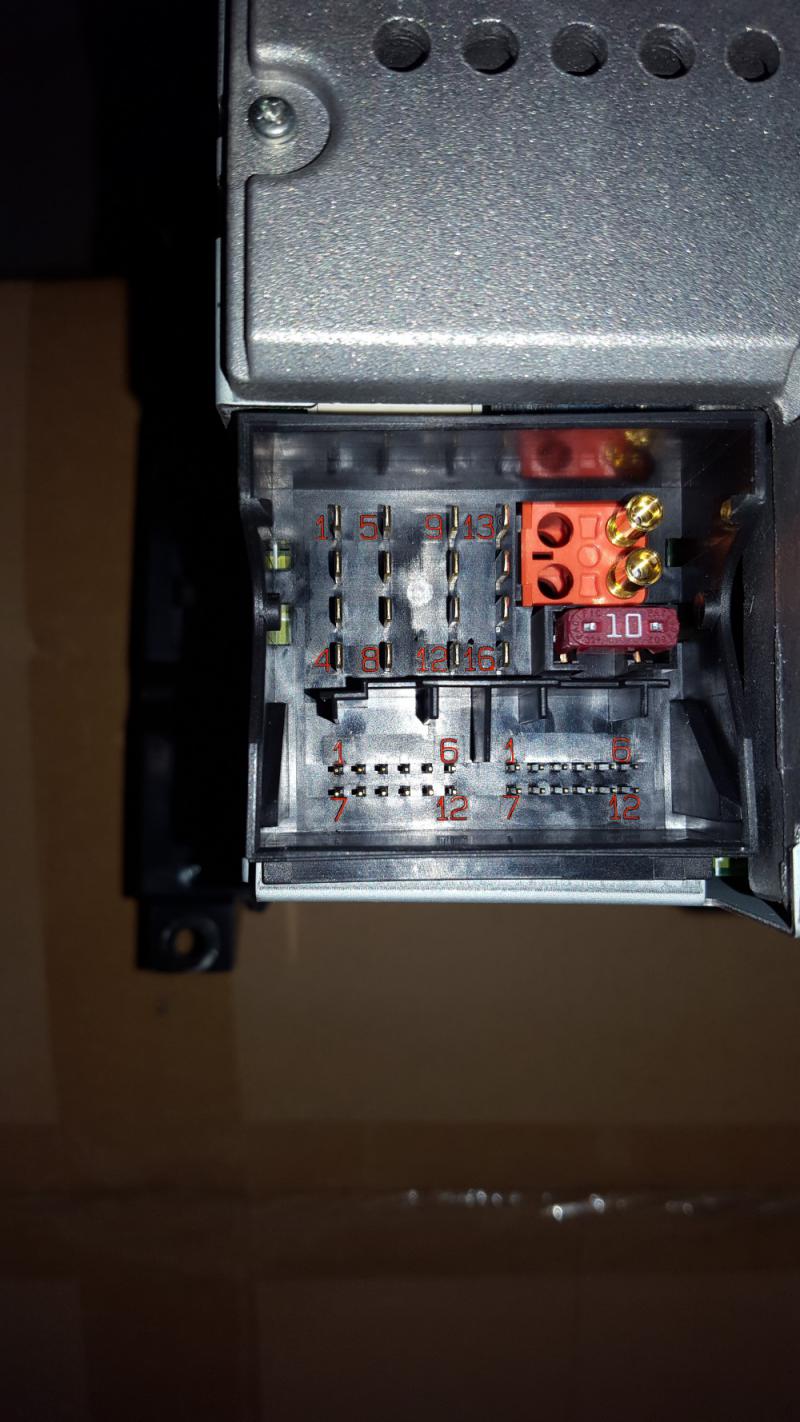

J'ai commencé à regarder les photos et j'ai fait un récap des connecteurs.
Il y a bien un problème de correspondance entre le connecteur ISO et le connecteur MB, l'adaptateur ne relit pas les bons fils.
Sur le fichier ci dessous, j'ai répertorié les couleurs du connecteur ISO et du MB.
Je comprends mieux d’où vient le souci. je suis bon pour redémonter le poste Crying or Very sad

_____________________
Slk R171 200 K noire intérieur rouge
Pas loin de Toulouse
Back to top
Spiro
Modérateur

Offline

Joined: 04 May 2015
Posts: 6,870
Localisation: Drome (26)
Connaissance du SLK: Expérimenté
Véhicule: R171 - SLK 55 AMG
Année: 2005
Masculin Gémeaux (21mai-20juin)

PostPosted: Tue 2 Oct 2018 - 22:27    Post subject: [Résolu] Branchement autoradio Reply with quote

Tu nous donneras la configuration finale pour la mettre en tuto
_____________________


55 AMG de 2005
Anciennes:
R171 350 de 2005, 7Gtronic, palettes au volant, bleu Tanzanite, intérieur crème, finition AMG.
R170 230K de 1999, BM, bleu, intérieur quartz et noir , 158000Km, Bilstein B6, jantes 18"
Back to top
natsamfa
Adhérent

Offline

Joined: 25 Mar 2018
Posts: 34
Localisation: labastide beauvoir
Connaissance du SLK: Moyen + +
Véhicule: R171 - SLK 200 K
Année: 2005
Masculin Gémeaux (21mai-20juin)

PostPosted: Wed 3 Oct 2018 - 17:50    Post subject: [Résolu] Branchement autoradio Reply with quote

Avec toutes les infos de Spiro que je remercie beaucoup, j'ai modifié l'emplacement des pins sur l'adaptateur suivant le fichier xls.
Pour cela j'ai redémonté le poste; débranché l'adaptateur; retiré les pins à l'aide d'un petit tournevis; les replacer au bon endroit et là miracle tout est parfait.
Le son est diffusé sur les quatre HP en position fader 0, le droite/gauche ok et l'avant/arrière aussi.
Il y avait donc un souci sur l'adaptateur, pourtant MB.
J'en ai aussi profité pour changer le domino par une jonction + gaine thermo

J'ai fait quelques photos pour imager un peu la parlote








_____________________
Slk R171 200 K noire intérieur rouge
Pas loin de Toulouse
Back to top
Bobo
Adhérent

Offline

Joined: 15 May 2015
Posts: 3,671
Localisation: Evian les Bains
Connaissance du SLK: Débutant
Véhicule: R170 - SLK 200
Année: 1999
Masculin

PostPosted: Wed 3 Oct 2018 - 17:58    Post subject: [Résolu] Branchement autoradio Reply with quote

Félicitations
J’admire ton travail, je n’oserai jamais me lancer Neutral
_____________________
SLK 170 200 BVA Gris adamantin Etat d'origine
Back to top
Michjul
Staff

Offline

Joined: 12 Apr 2015
Posts: 7,028
Localisation: Molsheim
Connaissance du SLK: Moyen
Véhicule: R171 - SLK 55 AMG
Année: 2008
Masculin Cancer (21juin-23juil)

PostPosted: Wed 3 Oct 2018 - 18:19    Post subject: [Résolu] Branchement autoradio Reply with quote

Super boulot digne d'un pro, merci Spiro pour ton aide aux membres du forum Okay
natsamfa, tu pourras mettre le sujet sur résolu si c'est OK pour toi
_____________________
SLK 55 AMG FL 06/2008
SLK 350 FL 7G-TRONIC 06/2010
Back to top
JFR
Modérateur

Offline

Joined: 27 May 2015
Posts: 4,567
Localisation: Ain
Connaissance du SLK: Moyen
Véhicule: R171 - SLK 55 AMG
Année: 2007
Masculin

PostPosted: Wed 3 Oct 2018 - 18:59    Post subject: [Résolu] Branchement autoradio Reply with quote

bravo pour d'une part avoir trouvé les problèmes, et secondo pour avoir réussi à modifier les connecteurs,
c'est pas facile à fixer, plier, sertir, ces petites broches  Mad
_____________________
